BCM980电缆故障测试装置

本电缆故障测试仪是测量、分析35kV及以下电力电缆状态与故障距离的仪器，本电缆故障测试仪采用现代电子技术和计算机技术结合，实现信号滤波、采集、数据处理、波形显示、波形分析、报告生成，来完成电缆传波速度测量、电缆长度测试、电缆故障距离的测试。本电缆故障测试仪适用不同截面、不同介质的各种材料的电力电缆、同轴电缆、路灯电缆、地埋电线等的低阻、短路、开路断线故障,以及泄漏性高阻和闪络性高阻故障。技术参数符合《DL∕T 849.1 电力设备测试仪通用技术条件第 1 部分：电缆故障测试仪》、《JJF1042 电缆故障测试仪校准规范》标准要求。

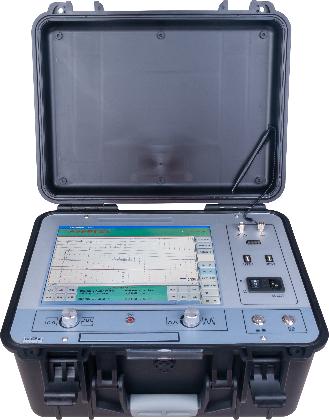

1. 电缆故障测试仪

        产品特点

1.工业级计算机控制、12.1寸触摸式操作方式；

2. XP操作系统,便捷的操作方式；

3. 具备测波速，测故障距离的功能；

4. 全自动连续采样，波形捕捉及时、准确；

5. 仪器采用嵌入式工控机新技术同时具有冲击高压闪络法和低压脉冲法；

6. 具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。按键定义简单明了。测量方法简单快速；

7. 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备；

8.高亮度、大液晶屏作为显示终端，可在阳光直射的环境中清晰地观察屏幕波形。仪器具有强大的数据处理能力和友好的显示界面；

9. 具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察；

10. 具有标准打印机USB接口；

11.操作简单，可靠性高。具有极高的性价比；

12. 内置聚合物锂电池电源，可在无电源环境测试电缆开路及低阻短路故障。

      技术参数

1.采样频率:400MHz；

2. 低压脉冲幅度：400V；

3. 脉冲宽度：0.25uS/2uS/4uS；

4.小分辨率：0.1m；

5. 测试盲区：≤10m；

6. 测距范围：≥68km；

7. 测量误差：≤±（0.5％×L+1m），L为电缆长度；

8. 测试电缆长度设有：＜1km （短距离）；＜3km（中距离）；＞3 km（长距离）三种；

9. 供电方式：充电AC110V～240V，50Hz/60Hz； 内置10400mAH锂电池供电；

10. 工作条件： 温度-20℃～+65℃，相对湿度 90%，大气压力750±30mmHg；

11. 体积与重量：430×380×220mm-10kg；

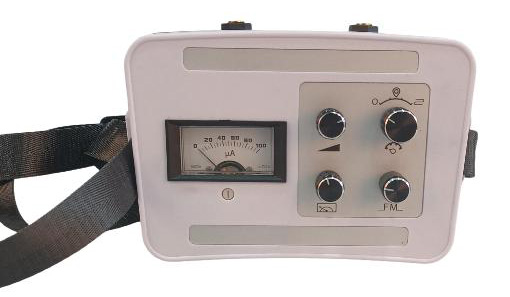

2.电缆故障定点仪

       产品特点

1.同步接收故障点放电时产生的振动波、声波以及电磁波；

2.声和磁通道单独设计，单独供电，抗干扰能力更强；

3.强的放大倍数，探测深度大于10米；

4.低低功耗设计，静态电流小于10mA，连续工作大于20小时；

5.模拟表头设计，信号强弱和趋势一目了然；

6.零电平任意调节，适用于各种强弱现场。

      技术参数

1.放大倍数，50万倍；

2.定位精度：小于0.1m；

3.输出阻抗：350Ω；

4.工作电源：标准3.7V 3200mAh电池4节；

5.静态电流：＜10mA；

6.工作条件：环境温度：-25～65℃；相对湿度：≤90％

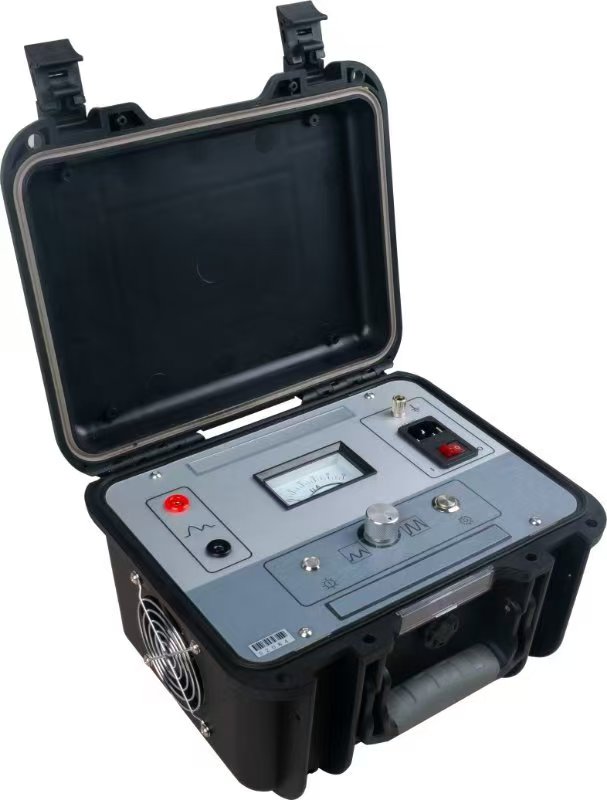

3.电缆路径仪

       产品特点

1.采用传统的电磁感应原理，抗干扰能力强，稳定可靠；

2.具有过流、短路保护功能；

3.大功率输出，不受电缆长度限制；开路也可以找路径；

4.输出无级可调，适用于各种测试现场，适应能力强；

5.强的放大倍数，探测深度大于10米；

6.低低功耗设计，静态电流小于10mA，连续工作大于20小时；

7.模拟表头设计，信号强弱和趋势一目了然；

8.零电平任意调节，适用于各种强弱现场。

       技术参数

发射机：1.输出信号：15kHz断续

2.输出功率：100W

3.输出电流：0～2A

4.工作电源：220V（1±10%） 50Hz（1±5%）；

接收机：1.放大倍数，50万倍

2.探测精度：±0.1m

3.输出阻抗：350Ω

4.工作电源： 标准3.7V 3200mAh电池4节；静态电流：＜10mA

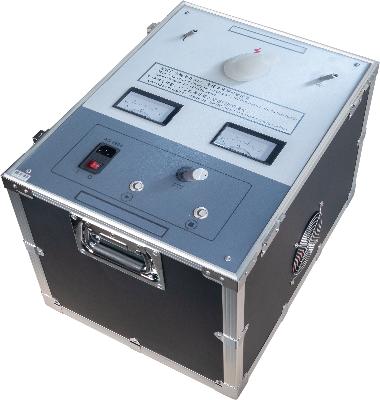

4.直流高压电源

      产品特点

1.具有过流、过压、过热自动保护功能；

2. 具有直流耐压与烧穿功能；

3. 可外接电容，搭配方便；

4. 强的短路保护功能，可以使高压输出直接对地短路工作；

5. 具有电流、电压双1.5级指针表显示，直观明朗，故障点是否充分放电一目了然，实时反应放电过程；

6. 高压侧电压计量；

7. 具有零位启动保护更加可靠；

8. 独特的自放电设计，只要切断高压输出，自身高压就为零；

9. 独特高压测量设计，在停止状态下，电压表可实时指示外置电容端电压值，使操作人员对高压了如指掌。

      技术参数

1. 输出电压：0～35kVDC（默认0～32kVDC）

2.高压精度：1.5级

3. 外接电容：1～2/4/8/16μF

4. 烧穿电压：0～32kVDC

5. 烧穿电流：320mA

6. 输出电压极性：负极性

7. 输出功率：400W

8. 过温保护：65℃

9. 过流保护：12A(大于8S)低压侧

10. 体    积：455L×360W×360H

11. 重    量：不大于20kg

12. 工作电源：AC 220V±10% 50Hz±1Hz

13. 环境温度：-25～+65℃

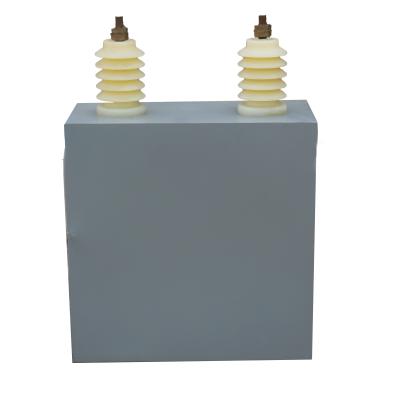

5. 脉冲贮能电容

1.主要用于各种电缆的所有高阻故障的粗测。

2.主要用于各种电缆所有类型故障的定位。

3.脉冲贮能电容器采用特殊高压工艺，体积小巧。

4.容量电压： 2μF (1±10％)/30kV

5.损 耗 质：不大于0.006（1kHz）

6.绝缘电阻：RC大于7500MΩ·uF

7.极间耐压：1.1-1.5Un·2s  极对壳：2Un·2s

8.环境温度：-25-60℃  海拔：1000m
