BCM982电缆故障定点仪

一、产品概述

电缆故障定点仪是利用振动拾声和电磁感应原理来确定电缆故障点的具体位置。借助于高压脉冲发生器使故障点闪络放电，故障点闪络放电所产生的振动波、声波以及电磁波等物理现象经定点仪探头拾取，经电缆故障定点仪放大处理并显示和输出，由测试人的听觉和视觉来判断故障点的位置。即完成电缆故障点“电缆的正上方，粗测的范围内”的定位任务。

本定点仪适用不同截面、不同介质的各种材料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。技术参数符合符合《DL∕T 849.2电力设备测试仪通用技术条件 第2部分：电缆故障定点仪》标准要求。

二、产品特点

1.同步接收故障点放电时产生的振动波、声波以及电磁波；

2.声和磁通道单独设计，单独供电，抗干扰能力更强；

3.强的放大倍数，探测深度大于10米；

4.低低功耗设计，静态电流小于10mA，连续工作大于20小时；

5.模拟表头设计，信号强弱和趋势一目了然；

6.零电平任意调节，适用于各种强弱现场。

三、技术参数

1.放大倍数，50万倍；

2.定位精度：±0.2m；

3.输出阻抗：350Ω；

4.工作电源： 标准3.7V 3200mAh电池4节；

5.静态电流：＜10mA；

6.工作条件：环境温度：-25～65℃；相对湿度：≤90％。

四、仪器布局与说明

仪器的组成

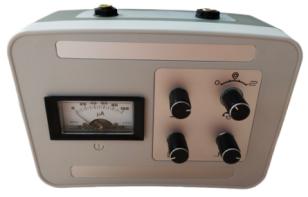

1. 电缆故障定点仪：进行电缆故障点闪络放电信号的处理达到定位目的；

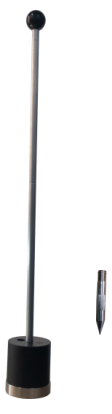

2. 探头：包括探针、探头、连接杆等，对故障点闪络放电信号进行拾取；

3. 头戴耳机；接定点仪输出通道，对故障点闪络放电信号进行监听；

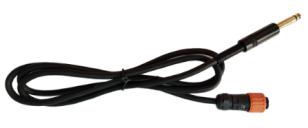

4. 音频线：连接定点仪与探头，使故障点闪络放电信号输入定点仪；

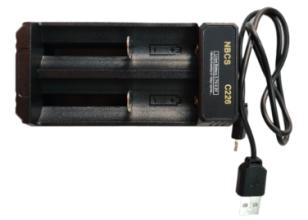

5. 充电器：打开仪器后盖取出电池，对电池进行充电。
